一.气象参数及设计依据：

 室外气象参数按当地最恶劣气象条件：夏季：温度35-38℃、相对湿度75%设计。

2.1系统负荷：轻度劳动产热量为（80-100w/h.人）；围护结构综合热负荷依据布置及室内热源按60-110 w/m2计算，高度修正系数2%，设备热负荷依据类型按装机功率10%-20%计算。

二.按当地地区气候的平均值：

  产湿量：23℃温度时，人员轻度劳动强度产湿量为（80-100g/h.人）；空调间通风湿负荷按空调间0.1-0.2次换气渗透量计算；回风渗透湿负荷按回风量1%-3%换气渗透量计算；低湿干燥间通风湿负荷按空调间2-5g/m2产湿量计算；人员开门湿气交换按1m3/次，人员进出次数按2h/次，集群系数0.8

三.系统风量：

 新风量（20-40m3/h.人）和维持房间正压需要干燥间5-10 Pa；保证干燥系统的湿度梯度。

四. 机组原理：

转轮机组的核心部件为吸附式除湿转轮，它以高强度绝热材料为基材，加工成蜂巢管道结构，使其湿交换面积加大；当需要除湿的被处理空气通过除湿转轮的除湿区时，能充分与吸湿剂接触。复合吸附剂均匀生成在基体上形成一个巨大的吸附表面。密封装置将转轮分为270°扇形的除湿区和90°扇形的再生区。转轮端部周边采用正压气流及硅氟弹性材料平面密封，除湿区与再生区之间为弹性密封。需处理的潮湿空气由处理风机送入转轮除湿区，空气的水份子被吸附剂吸附，得到相对湿度极低的干燥气流，以达到除湿的目的；同时再生空气经加热加热到预定温度（一般在110~120℃之间）逆向通过转轮再生区，将吸附剂内的水份解吸出来并带走，恢复吸附湿能力。转轮以极低的转速（一般在5~10转/h）缓慢旋转，整个过程为一反复除湿与再生的周期性过程，确保了连续的除湿效果，得到状态稳定的干燥空气！转轮除湿机组是通过转轮的旋转，使被除湿的气流所流经的转轮除湿器的扇形部分对湿空气进行除湿，而再生气流流过的剩余扇形部分同时进行吸附剂的再生，被除湿的处理气流和再生气流一起逆流流动，从而形成一个连续的，稳定的除湿过程，达到除湿的目的。

转轮除湿机组在转轮除湿的基础之上综合冷冻除湿之优势！于转轮处理前加装冷冻除湿表冷，充分利用转轮低温低湿情况下除湿之性能！于转轮后加装后表冷盘管，控制转轮出风温度；以实现温湿连控。

转轮除湿机组由蒸发冷却器，除湿转轮，后表冷，风机和再生加热器等部分有机组合而成；整机通过PLC集中整体控制，可实现节能高效稳定运行之目的。

本公司转轮除湿机组分普通型和节能型；节能型转轮除湿机利用逆卡诺循环原理；对转轮余热进行回收；用于再生进风预加热；从而节省再生功率！实现节省运行。

除湿设计：

（一）设计依据

《洁净厂房设计规范》              GB50073-2001

《采暖通风与空气调节设计规范》    GB50019-2003

《洁净室施工及验收规范》          JGJ71-90

《通风与空调工程施工及验收规范》  GB50243-2001

《通风与空调工程施工及验收规范》 （GBJ243-82）

《工业管道工程及验收规范》        （GBJ235-82）

《机械设备安装工程施工及验收规范》｛（T）231（五）-78｝

《制冷设备安装工程施工及验收规范》（GBJ66-84）

（二）工程概述

应用场所：

    设计思路：考虑设备长期有效之运行，故对其总风量进行全转轮处理，以保证除湿效果

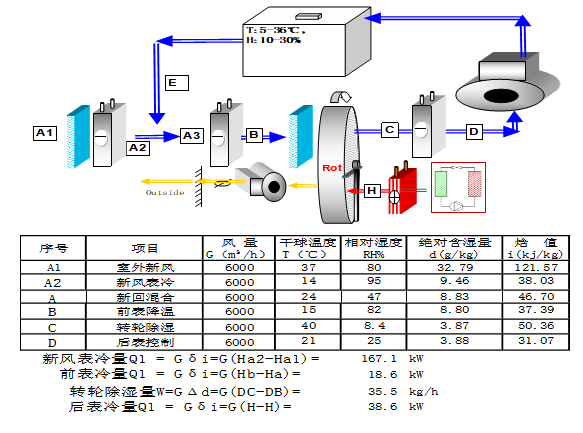

（三）性能计算及工艺设计及设备流程图：

     采用SYB-6000Z型转轮除湿机对其进行行独立控制；

注：1、本表所列性能基于条件：处理进风、再生进风参数27℃，相对湿度60%RH，再生温度120℃，空气容重1.2kg/m3

2、再生加热可以采用电加热方式、蒸汽加热方式

3、此表中外形尺寸长度为转轮段加处理风机长度；具体项目选型，可联系销售人员，我们将满足客户的实际需求
