机组原理：
转轮机组的核心部件为吸附式除湿转轮，它以高强度绝热材料为基材，加工成蜂巢管道结构，使其湿交换面积加大；当需要除湿的被处理空气通过除湿转轮的除湿区时，能充分与吸湿剂接触。复合吸附剂均匀生成在基体上形成一个巨大的吸附表面。密封装置将转轮分为270°扇形的除湿区和90°扇形的再生区。转轮端部周边采用正压气流及硅氟弹性材料平面密封，除湿区与再生区之间为弹性密封。需处理的潮湿空气由处理风机送入转轮除湿区，空气的水份子被吸附剂吸附，得到相对湿度极低的干燥气流，以达到除湿的目的；同时再生空气经加热加热到预定温度（一般在110~120℃之间）逆向通过转轮再生区，将吸附剂内的水份解吸出来并带走，恢复吸附湿能力。转轮以极低的转速（一般在5~10转/h）缓慢旋转，整个过程为一反复除湿与再生的周期性过程，确保了连续的除湿效果，得到状态稳定的干燥空气！转轮除湿机组是通过转轮的旋转，使被除湿的气流所流经的转轮除湿器的扇形部分对湿空气进行除湿，而再生气流流过的剩余扇形部分同时进行吸附剂的再生，被除湿的处理气流和再生气流一起逆流流动，从而形成一个连续的，稳定的除湿过程，达到除湿的目的。
转轮除湿机组在转轮除湿的基础之上综合冷冻除湿之优势！于转轮处理前加装冷冻除湿表冷，充分利用转轮低温低湿情况下除湿之性能！于转轮后加装后表冷盘管，控制转轮出风温度；以实现温湿连控。
转轮除湿机组由蒸发冷却器，除湿转轮，后表冷，风机和再生加热器等部分有机组合而成；整机通过PLC集中整体控制，可实现节能高效稳定运行之目的。
本公司转轮除湿机组分普通型和节能型；节能型转轮除湿机利用逆卡诺循环原理；对转轮余热进行回收；用于再生进风预加热；从而节省再生功率！实现节省运行。
除湿设计：
（一）设计依据
《洁净厂房设计规范》 GB50073-2001
《采暖通风与空气调节设计规范》 GB50019-2003
《洁净室施工及验收规范》 JGJ71-90
《通风与空调工程施工及验收规范》 GB50243-2001
《通风与空调工程施工及验收规范》 （GBJ243-82）
《工业管道工程及验收规范》 （GBJ235-82）
《机械设备安装工程施工及验收规范》｛（T）231（五）-78｝
《制冷设备安装工程施工及验收规范》（GBJ66-84）
（二）工程概述
应用场所：
设计思路：考虑设备长期有效之运行，故对其总风量进行全转轮处理，以保证除湿效果

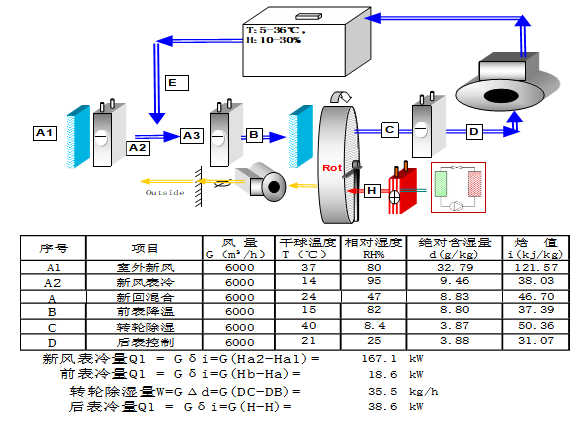

（三）性能计算及工艺设计及设备流程图：
采用SYB-6000Z型转轮除湿机对其进行行独立控制；
工艺说明：
本转轮再生加热系统采用蒸汽加热。转轮再生风采用室内排风再生后排至室外;本再生加热系统，通过冷冻除湿余热回收之循环，提前进入再行区域之温度，降低进入之***湿度，提高转轮干燥过程，节省再生加热量。
机组参数表：
机组型号 | SYB-6000Z |
项 目 | 触摸屏+PLC |
处理风量m3/h | 6000 |
再生风量m3/h | 2000 |
额定除湿量kg/h | 42 |
机组装机功率kW | 66 |
机组送风余压Pa | 300-800(可调) |
再生排风余压Pa | 200-600(可调) |
电源 | 380V/3~50Hz |
温湿度范围 | -10 - 80℃；10 - 99% |
再生 加热 | 再生温度℃ | 120±10℃ |
再生加热量kW | 58，304不锈钢电加热管式 |
再生蒸汽用量kg/h | 116， 蒸汽加热器（蒸汽压>0.2MPA） |
风机 | 风机类别 | 低噪离心式风机-直联/皮带轮 |
处理风机kW | 5.5 |
再生风机kW | 2.2 |
减速机 | 类别 | 三相齿轮减速电动机 |
减速机功率kW | 0.12 |
转轮转速 | 6-10R/H |
前表冷量kW | 60 |
后表冷量kW | 50 |
空气过滤器 | 板式初效G5+袋式中效F7 |
主机尺寸 | 长 | mm | 4500 |
宽 | mm | 1570 |
高 | mm | 2200 |
重量 | Kg | 960 |
机组主要部件明细表：
部件名称 | 品牌 | 公司名称/产地 |
主机主要部件 | 除湿转轮 | PROFLUTE | 瑞典 |
再生风机 | 新风 | 山东 |
减速电机 | 永邦 | 无锡 |
处理风机 | 山东新风 | 新风股份/山东 |
换热器 | 每秒 | 上海市 |
铝合金框架 | 每秒 | 防冷桥专利设计 |
再生电加热 | 东方 | 镇江东方 |
水盘 | 每秒 | 304不锈钢制作 |
机壳 | 每秒 | 聚胺脂发泡板 |
钣金钣材 | 上海宝钢 | 上海 |
电加热器 | 泰州空调 | 江苏泰州 |
板式初效过滤器 | 苏州净佳 | 苏州 |
中效过滤器 | 苏州净佳 | 苏州 |
控制系统 | 交流接触器 | 施耐德电气 | 法国 |
中间继电器 | 施耐德电气 | 法国 |
空气开关 | 施耐德电气 | 法国 |
PLC | 信捷 | 中外合资 |
数据采集模块 | 信捷 | 中外合资 |
温湿度探头 | E+E | 奥地利 |
直流开关电源 | 明伟 | 台湾 |
温度传感器 | EYC | 上海 |
|
|
|
|
|
|
注：1、本表所列性能基于条件：处理进风、再生进风参数27℃，相对湿度60%RH，再生温度120℃，空气容重1.2kg/m3
2、再生加热可以采用电加热方式、蒸汽加热方式
3、此表中外形尺寸长度为转轮段加处理风机长度；具体项目选型，可联系销售人员，我们将满足客户的实际需求
